一、 軟件全稱

　　裝配式建筑設計斯帝慕教學版軟件

　　二,、 對應學科

　　建筑學,、土木工程、建筑工程技術,、裝配式相關專業,。

　　三,、 軟件概述

　　裝配式建筑設計斯帝慕教學版軟件是國內首家基于 Revit 平臺二次開發,，符合國標圖集要求、 主要進行裝配式 BIM 建模設計軟件,。軟件主要包含模型處理,、構件拆分、參數化布置鋼筋、預埋件布置,、構件庫,、出圖和預制率統計等功能，不涉及結構的抗震和其它整體結構計算,。

　　本著自動化,、智慧化、產業化思想,，本軟件針對裝配式建筑體系,，解決裝配式項目構件 拆分繁瑣、Revit 配筋困難,、預制率統計難和構件出圖工作量繁重等問題,，讓裝配式項目真正享受 BIM 紅利。

　　四,、 政策背景

　　2013年1月1日,，國務院辦公廳以2013年1號文的形式，要求充分認識開展綠色建筑行動,，并將“推動建筑工業化”被列為十大重要任務之一,。

　　2016年9月27日，國務院辦公廳發布《關于大力發展裝配式建筑的指導意見》要求,，以京津冀,、長三角、珠三角城市群和常住人口超過300萬的其他城市為重點,，力爭用10年左右的時間,，使裝配式占新建建筑面積的比例達到30%。

　　2020年,，全國裝配式建筑占新建建筑的比例達到15%以上,，培育50個以上裝配式建筑示范城市、200個以上裝配式建筑產業基地,、500個以上裝配式建筑示范工程,，建設30個以上裝配式建筑。

　　五,、 框架內容

　　1,、施工圖快速建模

　　2、模型處理

　　3,、自動拆分成預制構件

　　4,、參數化布置鋼筋

　　5、預埋件布置

　　6,、預制構件信息匹配

　　7,、預制率自動統計

　　8,、一鍵出圖生成符合圖集的深化圖紙

　　9、構件BOM表統計

　　六,、 軟件優勢

　　1,、基于 Revit 平臺：容易上手，學習難度低,、各專業間協同設計,、利用材質功能和自動體量計算、為下料表統計創造條件,。

　　2,、快速拆分：軟件通過對圖集、規范和裝配式實際項目的研究,，內置合理的拆分方案和拆分參數,，可選擇按規則批量拆分和靈活手動拆分兩種方式。

　　3,、參數化布置鋼筋：通過參數化布置鋼筋的方式,，自動完成預制構件的配筋設計、鋼筋排布,、避讓等功能,。

　　4、預制率快速統計：自動根據所選標準生成預制率統計表格,。

　　5,、一鍵智能出圖：設計了布圖功能，一鍵布圖后對詳圖所需要的模板圖,、配筋圖,、剖面圖等自動排布，自動完成一定量的標注和文字避讓,。

　　6,、構件快速統計：軟件增加的構件統計、構件編碼,、構件二維碼等一些列功能,。

　　7、多專業協同：軟件對接前期BIM建模軟件軟件,，同時可以配合裝配式機電軟件-蜘蛛俠,、裝配式鋁膜板配模-鋁巨人、施工管理平臺-八目圖模協同使用,，數據可以無縫傳遞,。

　　七、 特色功能,；

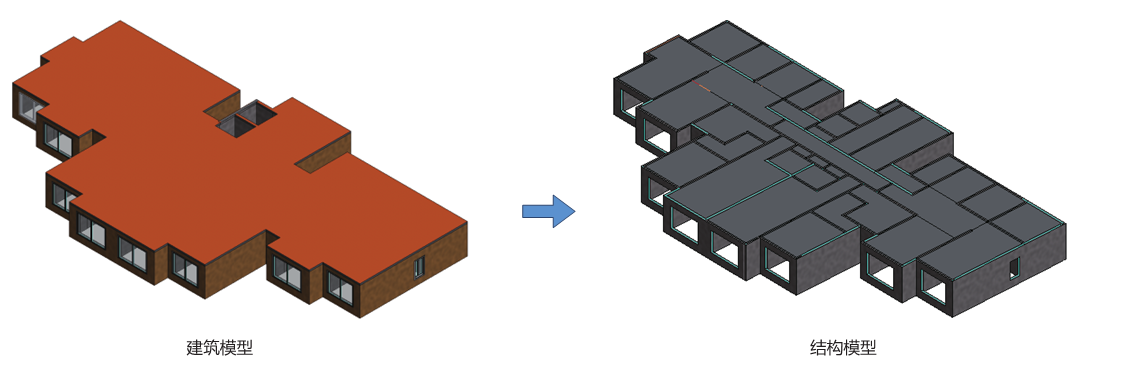

　　1,、Revit建筑模型，可以通過“模型整理”快速將其轉變成Revit結構模型

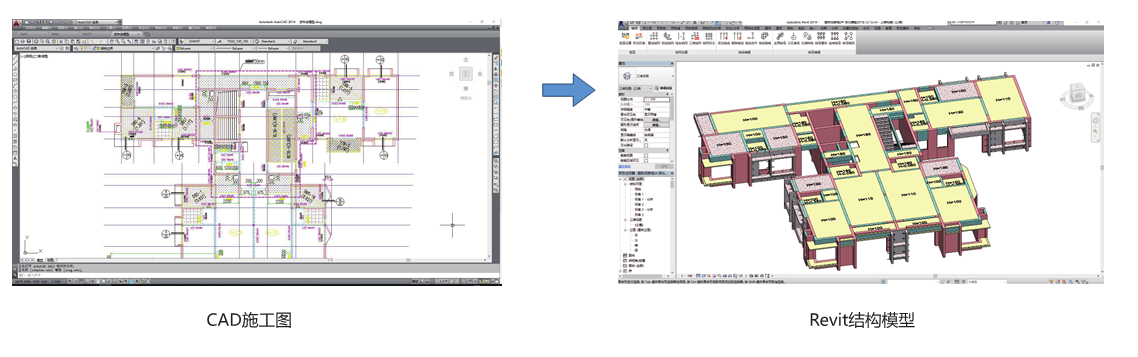

　　2,、CAD 施工圖,，可以通過“快模”將CAD圖紙快速識別為結構模型

　　3,、可以快速拆分預制樓板和預制墻,，針對異形預制板可進行自定義拆分。

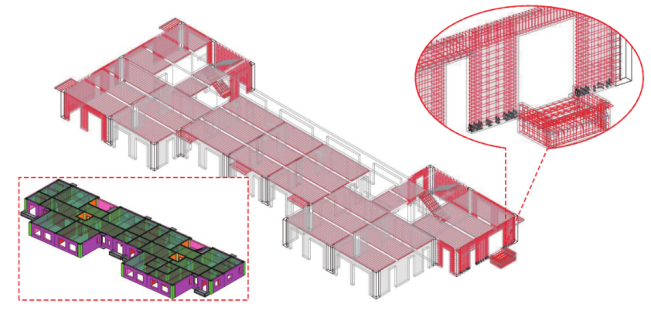

　　4,、通過對預制構建布筋規則,、圖集及相關規范的研究，采用參數化的鋼筋布置方式,，只需要在界面輸入配筋參數,，便可驅動程序自動完成鋼筋繪制，自動處理鋼筋樣式管理,、鋼筋避讓等問題,。

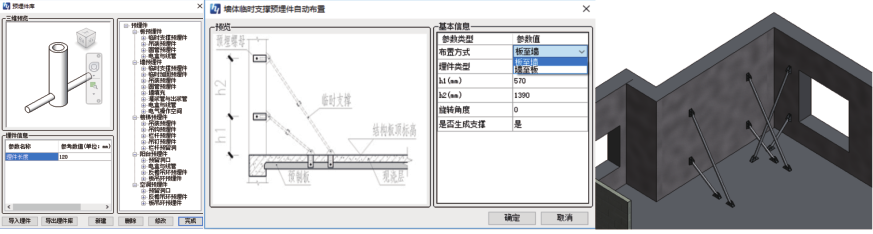

　　5、內置了常用的預埋件庫,，如：洞口埋件,、減重填充塊、吊裝預埋件,、電盒與管線等,，也支持導入符合標準要求的用戶族。軟件還支持現場安裝需要的墻,、板關聯斜撐預埋件的布置,。

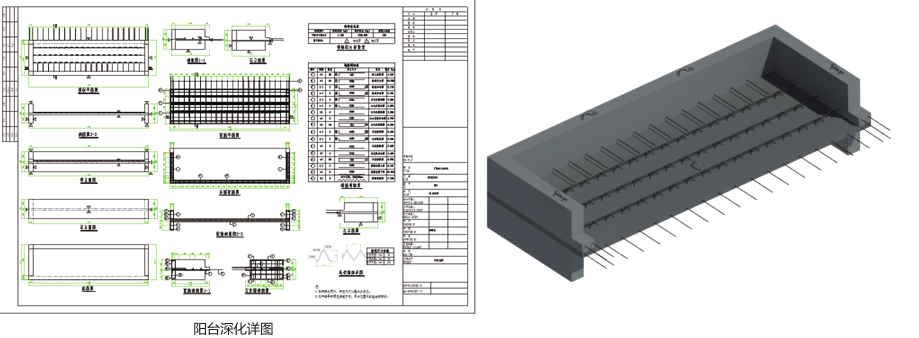

　　6、可以快速生成預制構件詳圖,，包括模板圖,、配筋圖、拋面圖,、鋼筋明細表和預埋件表等,，并自動生成部分標注和說明文字。

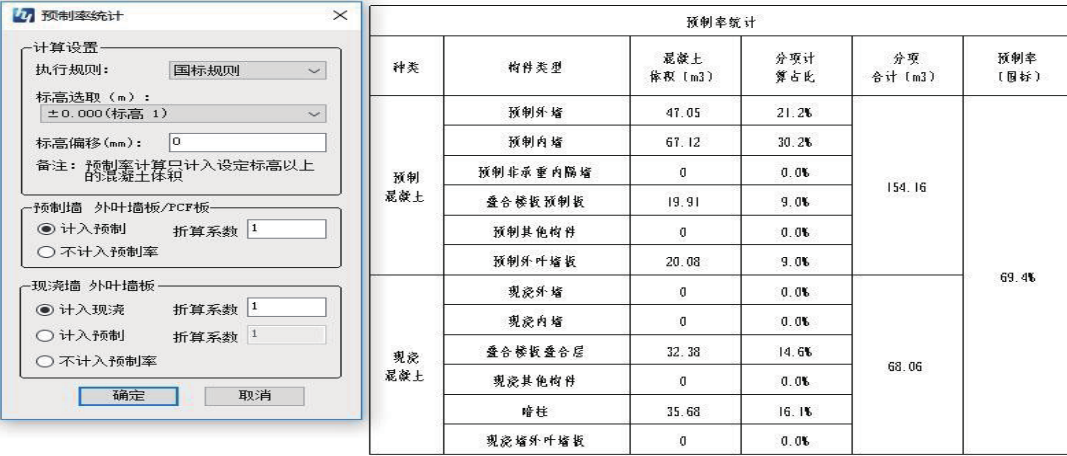

　　7,、報表統計

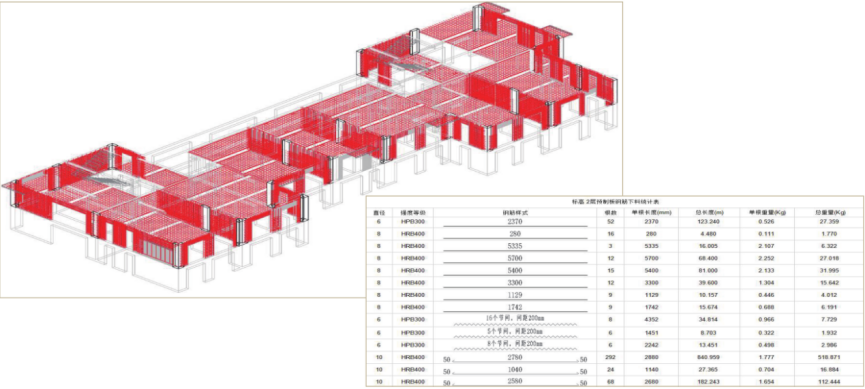

　　可快速生成結構的預制率,、構件清單和鋼筋下料表

　　8、構件BOM表統計

　　八,、 應用范圍,；

　　n 適用的專業方向：建筑學、土木工程,、建筑工程技術,、裝配式相關專業,；

　　n 應用行業及企業：高校、設計院,、裝配式PC構件廠,、施工企業。

　　注：如果想了解更多詳細內容可聯系斯帝慕教育公司或公司各區域負責人,。
