BIMSpace建筑設計斯帝慕教學版軟件

　　一、軟件對應學科

　　土木工程專業、建筑工程專業、建筑環境與能源應用工程專業、給排水專業、暖通專業、建筑電氣專業、工程管理專業、建筑學專業、建筑設計專業等大土木類專業。

　　二、政策背景

　　BIM技術之《十三五規劃》摘要指出：到2020末，大中型建筑、申報綠色建筑的公共建筑和綠色生態示范小區等新立項項目的勘察設計、施工、運營維護集成應用BIM技術比率達到90%，BIM技術成為我國工程行業發展所必不可缺少的技術。

　　三、軟件概述

　　BIMSpace是針對建筑行業的、基于Revit平臺的本地化軟件。BIMSpace集樂建、給排水、暖通、電氣、管線綜合、裝飾為一體，涵蓋了各專業的快速建模、計算分析、規范校驗、智慧出圖等功能，幫助學生掌握建筑相關規范，鍛煉學生的識圖、建模、設計、協同工作能力。

　　四、軟件優勢

　　■ 專業齊全：包含建筑、給排水、暖通、電氣，管線綜合，支持多專業協同；

　　■ 快速建模：軟件內置國家規范、行業標準、大型企業圖集，保留二維習慣，可以實現快速建模；

　　■ 自動校驗：可以進行規范校驗，包括防火分區面積檢測、防火門等級檢測、前室面積檢測、房間門疏散間距、樓梯規范檢驗、模型對比、提資對比等規范校驗；

　　■ 分析計算：軟件內置計算標準，可以進行給水計算、排水計算、高日高時水溫計算、熱用水量計算、噴淋計算、消火栓計算、滅火器計算、負荷計算、防排煙計算等給排水、暖通、建筑電氣各專業的計算；

　　■ 族庫強大：軟件內置建筑、給排水、暖通、電氣專業所需要的大部分族，為高校BIM的教學實施提供龐大的族庫保障；

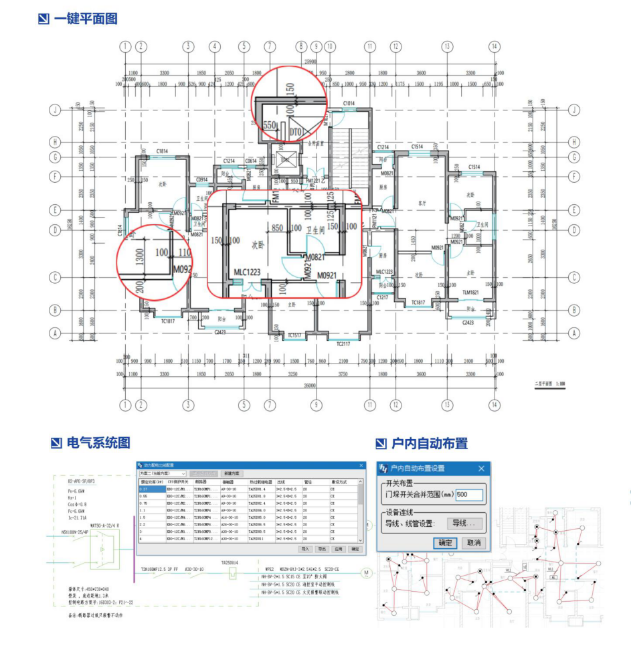

　　■ 智慧出圖：通過對模型的分析處理，軟件按照國家規范、設計經驗及制圖標準，將大量繁瑣、重復的工作自動實現。如一鍵平面圖、一鍵立面圖、樓梯平面圖、樓梯剖面圖、水系統一鍵標注、管綜剖面標注等；

　　■ 數據互通：軟件可以導出多種格式，可以與綠建分析、施工算量、運維管理等相關軟件平臺數據無縫互通；

　　■ 模圖一體：軟件能實現模圖一體、數據一致、圖模聯動；

　　■ 功能強大：軟件不僅包含正向建模設計的全部專業功能，同時也包括翻模的功能；

　　五、軟件功能：

　　1.BIMSpace建筑軟件

　　■ 軸網柱子：參數化設置樓層、各種復雜軸（柱）網的參數化設計、編輯和標注；

　　■ 墻    梁：內含鴻業族庫，參數化創建和編輯各種類型和不同材質的墻體及梁；

　　■ 門窗樓板 ：內置大量標準化的族庫，提供各種門窗的插入和編輯；提供樓板生成、拆分、編輯等功能；

　　■ 屋頂功能：提供常見屋頂?shù)脑O(shè)計建模功能；

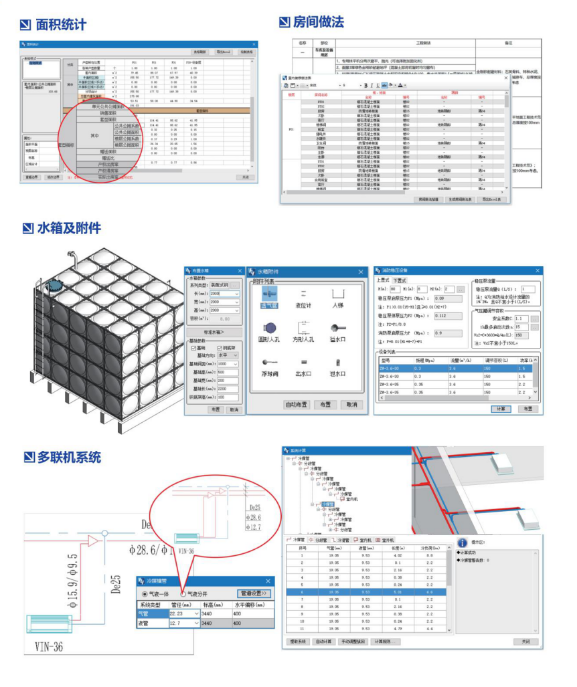

　　■ 房間面積：按照業態的不同將常用房間名稱進行預設，提供房間的設置、編號、標記、以及各種房間面積的統計功能；

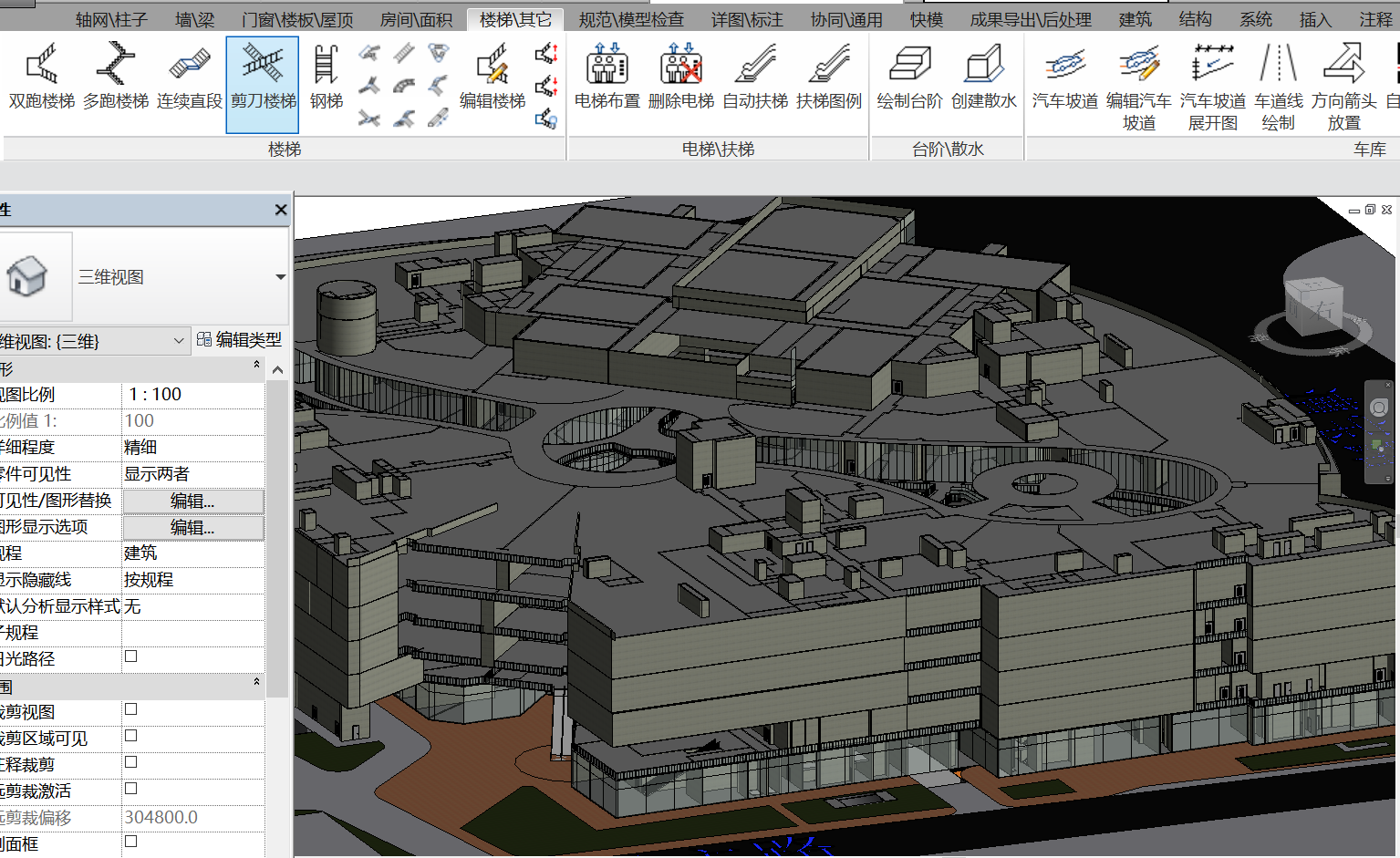

　　■ 樓梯其它：內置相關規范，參數化的設計樓梯，保證圖模一體；

　　■ 規范檢查：包括防火分區面積檢測、防火門等級檢測、前室面積檢測、房間門疏散間距、樓梯規范檢驗、模型對比、提資對比等規范校驗及模型檢查功能；

　　■ 協同通用：軟件提供協同、開洞、標注，構件檢索、替換等功能；

　　■ 詳圖標注：軟件提供大量的標注功能，按照國家規范、設計經驗及制圖標準，將大量繁瑣、重復的工作自動實現，快速完成智慧出圖；

　　2.BIMSpace給排水軟件

　　■ 設置定義：軟件提供系統設置、標注設置、衛浴定義及布置、給排水自動設計、衛浴連接等功能；

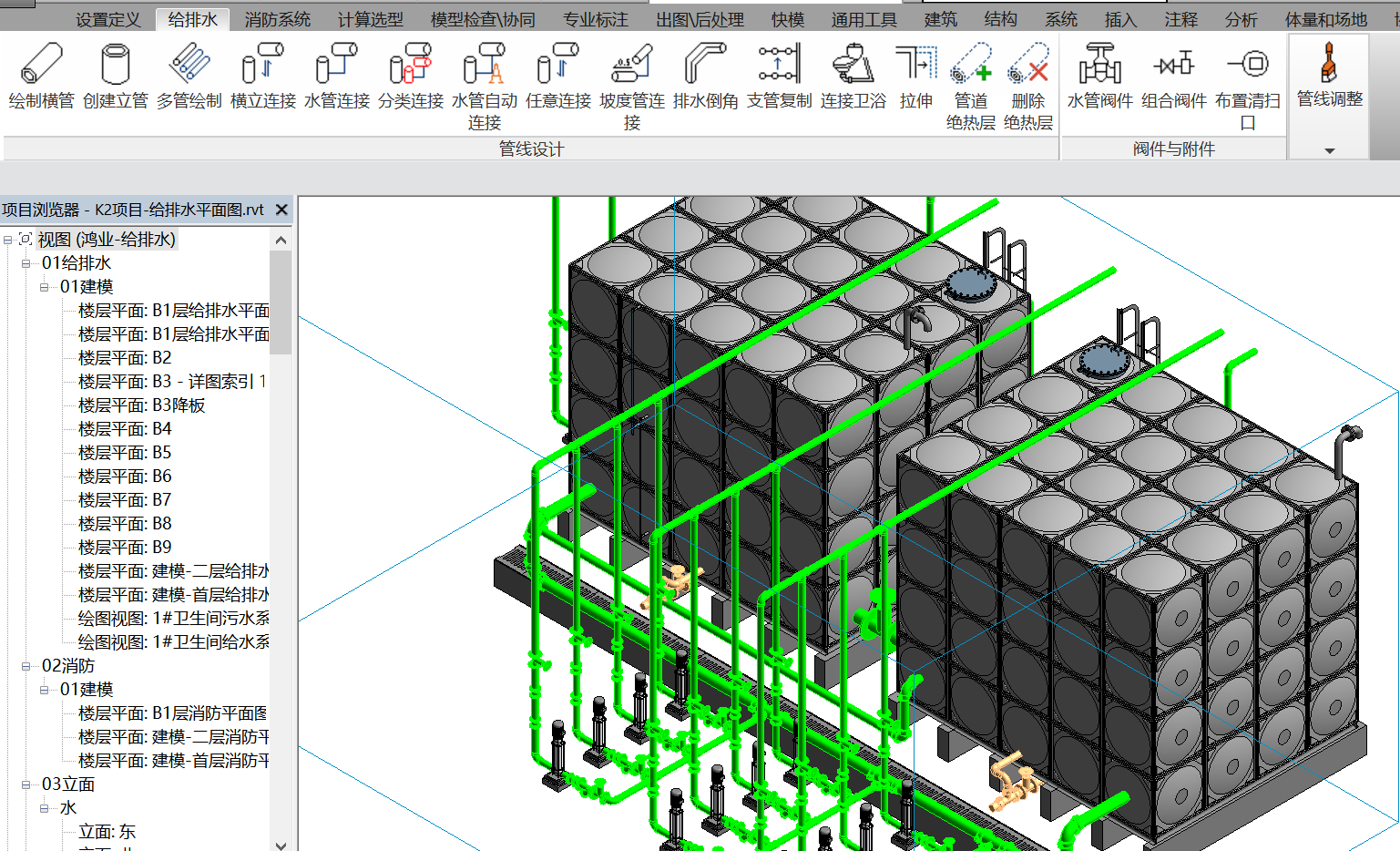

　　■ 給 排 水：軟件提供給排水管道的繪制、創建、及各種連接功能，內置大量的閥件族庫，保證模型質量，同時可以快速對各種管道進行避讓、排列、對齊等；

　　■ 消防系統：提供多種管道繪制、閥件布置，滅火器和消火栓的計算、布置、連接等功能；

　　■ 計算選型：提供高日高時水溫計算、給水計算、排水計算、水泵選型等各種計算功能；

　　■ 規范檢查：提供模型檢查、給排水距離測量、重合管檢查、鏈接模型對比等大量規范模型檢查功能；

　　■ 協同標注：軟件提供多種系統標注、協同功能；

　　3.BIMSpace暖通軟件

　　■ 設置定義：軟件提供系統設置、標注設置等功能確保標準的統一，保證出圖質量；

　　■ 負    荷：軟件提供空間類型管理、創建空間、空間編輯、空間亮顯、分區管理、負荷計算、冷熱負荷估算等功能；

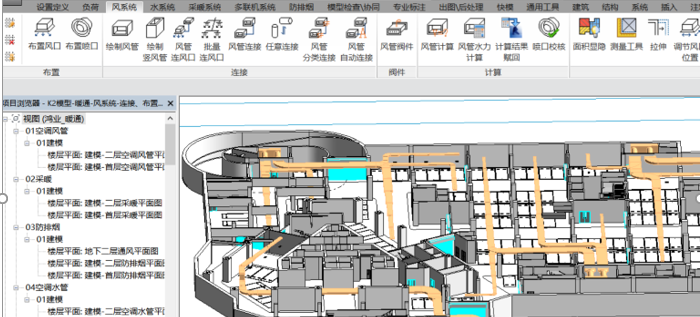

　　■ 風 系 統：軟件提供風口布置、風管繪制、計算、連接、避讓、對齊等功能；

　　■ 水 系 統:提供風盤布置、連接，管道計算、繪制、避讓等一系列功能；

　　■ 采暖系統：提供散熱器及管道的布置、連接、計算功能；

　　■ 多 聯 機：提供多聯機布置、繪制、連接、計算、標注等一系列功能；

　　■ 其他功能：包括防排煙系統、模型檢查、協同、標注出圖等功能模塊；

　　4.BIMSpace電氣軟件

　　■ 設置定義：軟件提供了導線類型、電纜管理、線管類型、線管配件、導線穿管、電纜橋架設置、電纜橋架配件、防雷接地等功能；

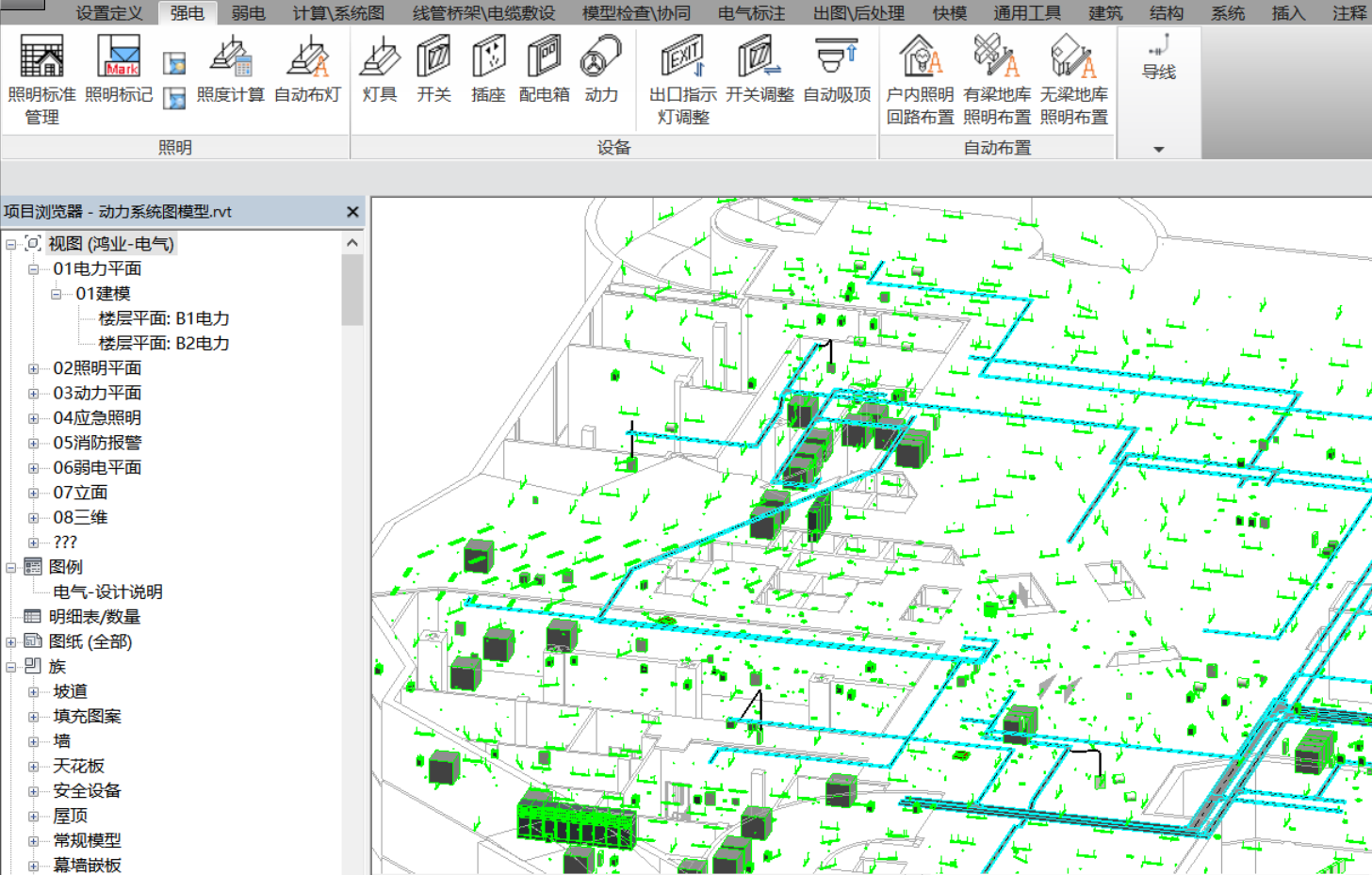

　　■ 強電系統：軟件內置設備、燈具、開關、插座、配電箱、動力等大量族庫，并提供了多種布置方式；可以完成強電系統的設計、建模、出圖功能；

　　■ 弱電系統：軟件提供設備、溫感煙感、探測器、消防報警、綜合布線、安防、廣播等功能，可以完成弱電系統的設計、建模、出圖功能；

　　■ 線管橋架 ：軟件提供線管繪制、連接、橋架等一系列功能；

　　■ 其他模塊：包括電纜敷設、編碼、模型檢查、協同、標注出圖等功能模塊；

　　5.BIMSpace管線綜合

　　■ 管道調整：包括各種管道、閥件、橋架的連接，以及管道分段、綜合調整等功能；

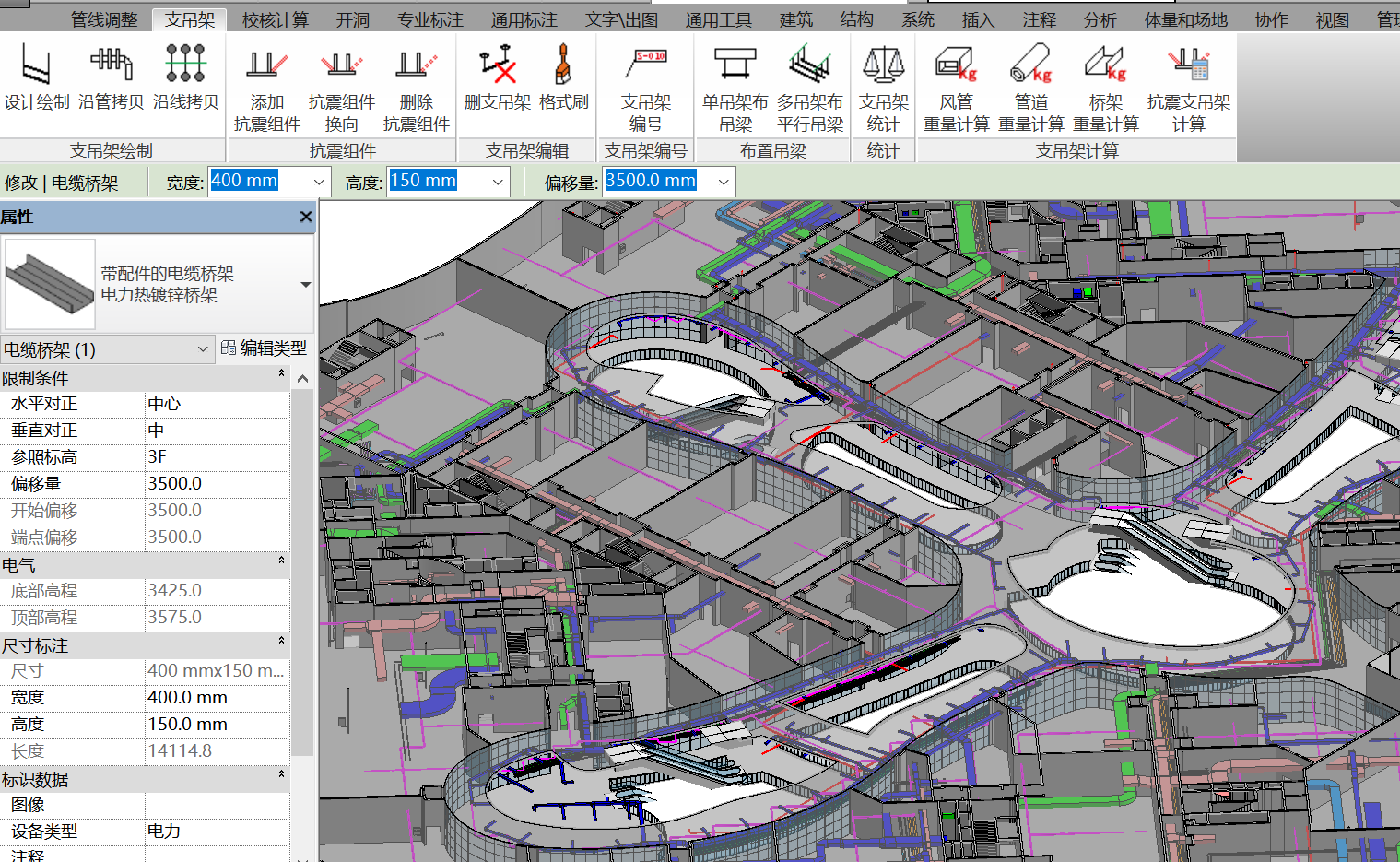

　　■ 支 吊 架：包含各種支吊架的繪制、標注、統計功能；

　　■ 其他模塊：包含校核計算、標注、開洞、出圖等模塊；

　　6.BIMSpace快模軟件

　　■ 圖紙?zhí)幚恚?/strong>提供圖紙預處理、CAD鏈接、塊模轉化等功能；
